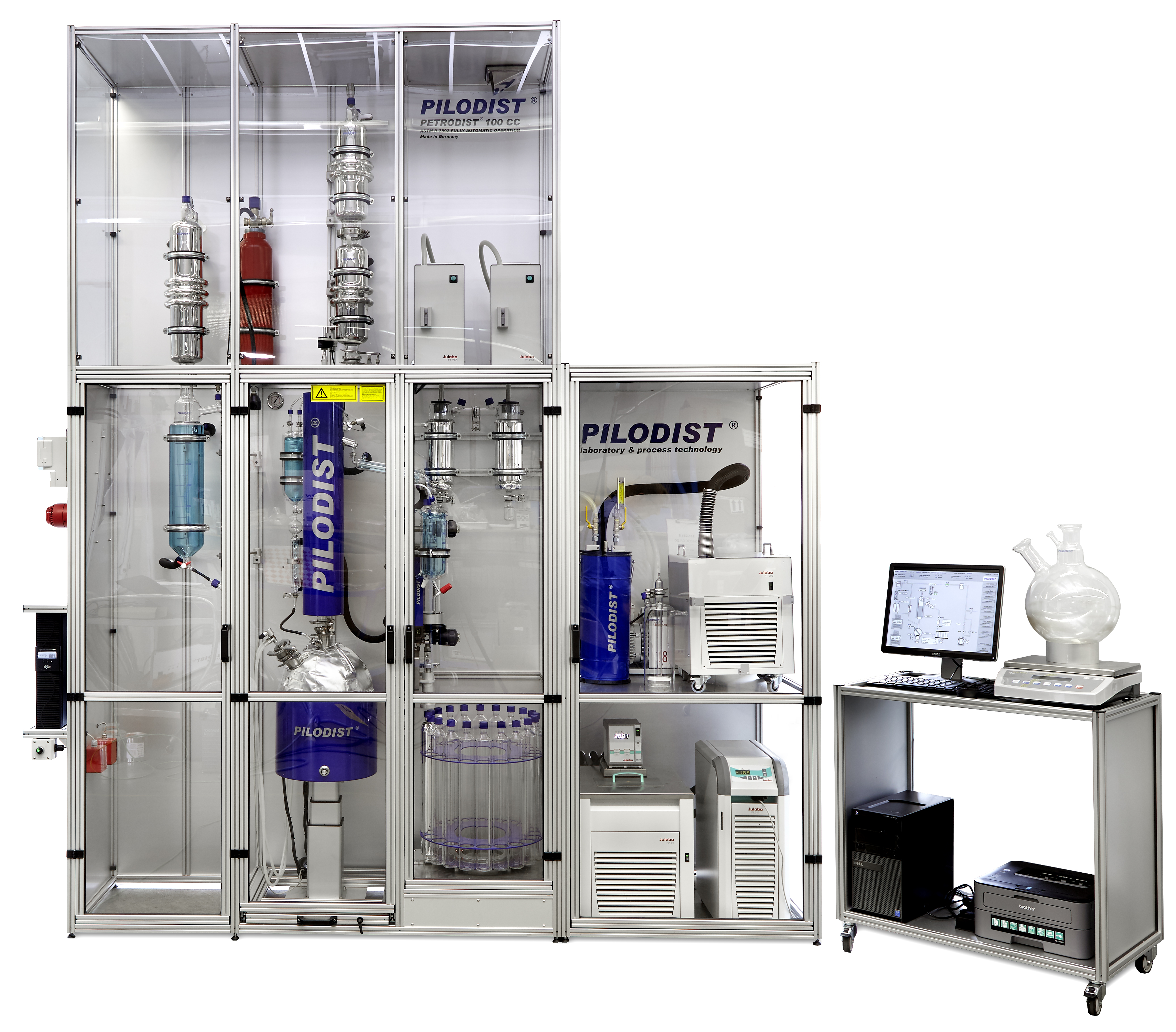

PETRODIST 100 CC

Sistema de destilación TBP

Marca:
Pilodist
Categoría:
---
Normas:
ASTM D2892
PETRODIST100cc

Sistema de destilación de petróleo crudo controlado por un procesador con llave de seguridad para una operación totalmente automática desatendida que se ajusta exactamente a la última versión ASTM D-2892 (TBP).

El sistema está controlado por computadora y está diseñado para un funcionamiento totalmente automático a lo largo de las diferentes corridas de destilación a diferentes niveles de presión, que incluyen:

  • 1. Debutanización
  • 2. Correr a presión atmosférica
  • 3. Correr al vacío 100 Torr
  • 4. Correr al vacío 10 Torr
  • 5. Correr al vacío 2 Torr
  • Estas diferentes corridas de destilación se realizan automáticamente sin ninguna intervención del operador. El sistema gestiona automáticamente los cambios de todos los cambios de presión de operación involucrados desde las condiciones atmosféricas a las diferentes condiciones de vacío. La duración del procedimiento de enfriamiento intermedio entre las diferentes corridas se minimiza mediante un enfriamiento intensivo de la carga del matraz.

    El sistema mide en línea el volumen de cada fracción antes de que cada corte se descargue en un colector automático de fracciones con 20 receptores. El colector de fracciones está equipado con una balanza electrónica incorporada para medir el peso de cada fracción. Al reemplazar los receptores llenos, incluso durante la operación, el sistema puede manejar hasta 80 cortes para la destilación de una muestra. El cambio del receptor se realiza de acuerdo con las temperaturas de corte preseleccionadas o cuando se llena un receptor para continuar el muestreo de corte en el siguiente receptor (para evitar el sobrellenado del receptor).

    Después de la destilación, el operador necesita pesar la trampa de gas y el residuo del matraz en la balanza externa (parte de la entrega), el sistema toma automáticamente los pesos y, como resultado, la evaluación final de los datos y las curvas TBP en % peso y % volumen se imprimen y se pueden almacenar.

    Se incluye una estación de datos para anular la entrada de parámetros, así como para visualizar e imprimir todos los parámetros de operación, resultados de destilación y curva TBP, así como una balanza externa son incluidos.

    El sistema está construido de forma modular y ofrece la posibilidad de permitir varias opciones como medición de densidad en línea, eliminación de agua (antes del inicio de la destilación), matraces de acero inoxidable, detector de gas, alarma y trampa de sulfuro de hidrógeno, así como un revestimiento completo del sistema. La curva TBP se imprimirá en porcentaje peso y porcentaje.

    El sistema requiere que la infraestructura de laboratorio suministre agua, nitrógeno, aire comprimido y electricidad.

    MÉTODOS

  • ASTM D2892
  • CARACTERÍSTICAS CLAVE

  • Proceso totalmente automático controlado por computadora sin ninguna interrupción
  • Panel de control PILODIST IP65 con pantalla táctil de 15,6" montada en el lateral del marco o como alternativa montada como unidad de sobremesa
  • Monitoreo continuo del proceso de destilación y almacenamiento de datos.
  • Velocidad de ebullición controlada por temperatura diferencial, presión diferencial, regulación de potencia y volumen de destilado
  • Todos los parámetros de destilación pueden seleccionarse de forma exacta y reproducible
  • Fracción y cambios de receptor se realizan acorde a la temperatura de corte preseleccionada.
  • Descarga automática del producto en receptores finales sellados sin ninguna influencia en el proceso de destilación.
  • Proceso de debutanización automática
  • Operación adiabática debido a la camisa de calentamiento de columna
  • Reducidos períodos de enfriamiento entre corridas mediante el uso de un enfriador de enfriamiento rápido y nitrógeno
  • Proceso de enfriamiento después de cada corrida automáticamente
  • Control de vacío preciso
  • Plataforma elevadora eléctrica para matraz
  • Evaluación de los "datos finales" e impresión de la curva TBP en Microsoft Excel
  • Varias opciones de seguridad y alarma disponibles
  • Medición automática en línea de volumen y de peso
  • Todos los datos de destilación (resultados) se almacenarán incluso en caso de alarma, seguido de apagado automático
  • Opción de medición automática de densidad en línea
  • Eliminación de agua opcional (deshidratación)
  • Varias opciones adicionales disponibles para personalizar el sistema
  • Opcional:

  • Medición de densidad en línea
  • Eliminación automática de agua (deshidratación)
  • Revestimiento protector del sistema estándar.
  • Extintor automático
  • Frasco de acero inoxidable
  • Detector de gas de alarma de sulfuro de hidrógeno
  • Sistema UPS
  • Enfriador de inmersión para trampas frías y trampas de gas
  • Accesorios para pruebas y calibración del sensor de vacío.
  • Tamaño del matraz:
    1, 4, 6, 10, 20 L o bajo pedido
    Material:
    Vidrio 3.3 de borosilicato
    Carga de la muestra:
    Hasta 60 % del volumen del matraz
    Temperatura de operación:
    Hasta 350° C
    Presión de operación
    Vacío de hasta un Torr
    Temperatura de corte final:
    Hasta 420 °C AET (750 °F)
    Consumo de energía:
    4500 W (sin opciones)
    Máx. temperatura ambiente:
    25°C
    Suministro principal:
    230/400 V 3-fases, 5-cables, 50 Hz (60 Hz bajo pedido)
    convertidor de energía para otros voltajes se encuentran opcionalmente disponibles
    Dimensiones (A x L x P):
    2.10 x 3.20 x 1.0 m (sin opciones y tablas)
