4268 ES

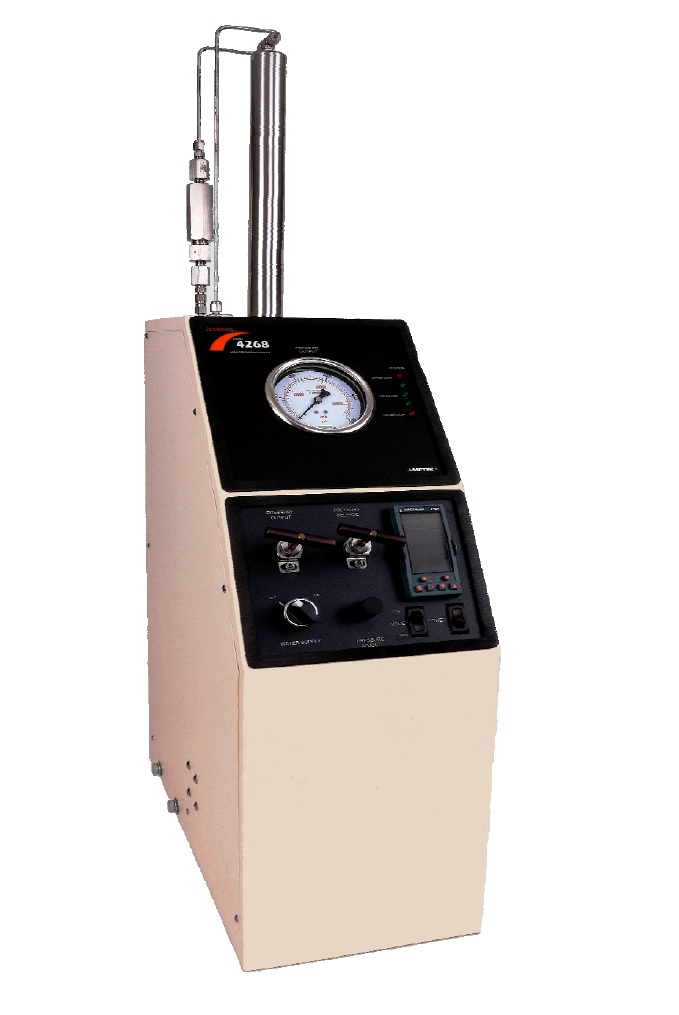

Celda de expansión-contracción de cemento

Marca:
Chandler
Categoría:
Fuerza compresiva
Normas:
4268 ES

La expansión o contracción del cemento del pozo de petróleo durante el curado puede afectar positiva o negativamente la integridad de un pozo competido. La celda de expansión / contracción de cemento modelo 4268ES es una opción para un analizador de resistencia de gel estático (SGSA) modelo 5265, analizador ultrasónico de cemento (UCA) modelo 4265 o UCA modelo 4265H. Cuando se combina con un controlador de presión de precisión, el sistema mide continuamente la expansión o contracción de una muestra de cemento en condiciones de alta temperatura y alta presión.

El sistema mide el cambio de volumen de la muestra utilizando un diafragma y un pistón de desplazamiento combinados con un LVDT de precisión. La traslación resultante del pistón se escala en unidades de mililitros (mL) o expansión porcentual. Los datos de prueba se presentan gráficamente mediante el sistema de control y adquisición de datos modelo 5270 de Chandler Engineering.

La celda de expansión / contracción de cemento modelo 4268ES utiliza el controlador de temperatura programable que forma parte de un analizador ultrasónico de cemento de Chandler Engineering existente (modelo 5265 o 4265). Con un controlador de presión adicional y un intensificador Modelo 6265-I, el sistema es capaz de controlar la presión con precisión dentro de los ± 50 psi necesarios para la medición de expansión o contracción. Se pueden definir rampas de segmentos múltiples y programas de temperatura y presión de permanencia para la muestra utilizando los controladores.

MÉTODOS

CARACTERÍSTICAS CLAVE

  • Medición continua en condiciones HPHT
  • Muestra de cemento aislada del medio presurizante
  • Curado de un solo recipiente para preservar las condiciones de la muestra y la integridad de las pruebas
  • Control programable de temperatura y presión de precisión
  • Fácil de instalar y usar en el modelo 4265 UCA de Chandler Engineering; 5265 SGSA y 4265H Horizontal UCA
  • Volumen del recipiente
    200 mL
    Mediciones:
    ± 20 mL de cambio de volumen de la muestra de cemento, temperatura de la muestra, presión de la muestra. El desplazamiento del pistón puede alcanzar los –32 ml para la compresión inicial de la muestra
    Rango de medición LVDT
    ±0.500 pulgadas / ±12mm
    Temperatura Máxima:
    400°F / 204°C
    Presión Máxima:
    10,000 psi / 69MPa
    Potencia:
    85-240 VCA, 50 VA o menos, 50/60 Hz (electrónica LVDT y hardware de adquisición de datos relacionado), consulte los requisitos de alimentación del instrumento específico (Modelo 5265 SGSA o 4265 UCA)
    Agua:
    Agua filtrada a presión, 20-100 psi / 140-670 kPa
    Refrigerante:
    Agua limpia o solución de etilenglicol
    Aire
    Aire comprimido filtrado y seco; 75-125 psi / 520-860 kPa
    Desagüe
    Apto para agua caliente
